QBY型工程塑料氣動隔膜泵簡介：
流量：0.8-16m3/h 揚程：0-50m
QBY型氣動隔膜泵是目前國內最新穎的一種泵，對于各種腐蝕性液體，帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。
專業服務：
銷售熱線：021-56981870,56981857
圖文傳真：021-53700330
電子郵件：15721205587@qq.com
QBY型工程塑料氣動隔膜泵的詳細描述
產品概述：
QBY型氣動隔膜泵是目前國內最新穎的一種泵，對于各種腐蝕性液體，帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。泵體過流部件材質為工程塑料PP材質，隔膜根據不同液體分別采用丁晴橡膠、聚四氟乙烯及聚全氟乙丙烯（F46）。
QBY系列氣動隔膜泵，采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7m，揚程0-50m,流量0.8-16m3/h無級可調。
產品優勢：可以輸送各種酸堿溶液及化工原料，輸送性能強，和同類產品相比，產品價格優勢明顯。
氣動泵產品特點
1、無軸封、無泄漏、流道寬敞,所以輸送含顆粒，高粘度(粘度可達1萬厘泊)，易揮發和腐蝕性介質時，不會造成環境污染和危害人身安全。
2、無旋轉部件，通過性能好，允許通過最大顆粒直徑達10mm。液體無剪切流動，泵自身部件磨損小。對輸送物損傷小，可輸送污泥和生命體如小魚苗之類。
3、不需灌引水，自吸能力強，吸程高達7m，長時間干呼吸，對泵不損壞。一旦超負荷，泵便會自動停機，負荷恢復正常時，能自動啟動運行，具有自我保護功能（電動泵無此功能）。
4、氣動泵揚程達50m，電動泵達30m，出口壓力最大可達0.6mpa。揚程、流量可通過氣閥開度實現無級調節，氣壓調節在1-7kgf/cm2之間。電動泵無此功能，進口需裝調節閥控制。
5、氣動泵可以浸沒在介質中工作，無電源通過，安全可靠(電動泵無此性能)。
6、氣動泵不需電源，更適合易燃、易爆場合的介質輸送。
QBY工程塑料氣動隔膜泵工作原理：
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBY工程塑料氣動隔膜泵主要用途：
1.泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等。
2.泵吸油漆、樹膠、顏料、粘合劑和膠水等。
3.泵吸各種瓦、瓷、磚器及陶器釉漿等。
4.泵吸各種磨料、腐蝕劑、清洗油垢等。
5.泵吸各種劇毒、易燃、易揮發液體等。
6.泵吸各種污水、水泥灌漿及灰漿等。
7.泵吸各種強酸、強堿、強腐蝕液體等。
8.用泵為油輪,駁船清倉吸取倉內污水。
9.各種高溫液體最高可耐150℃。
10.作為各種固液分離設備的前級送壓裝置。
性能參數：
| 型號 | 進出口徑 mm | 流 量 m3 /h | 揚程 m | 吸程 m | 最大允許 通過顆粒 Ф(mm) | 最大供氣壓 kgf/cm3 |
|---|---|---|---|---|---|---|
| QBY-15 | 15 | 1 | 50 | 1 | 1 | 4-7 |
| QBY-25 | 25 | 2.4 | 50 | 5 | 2.5 | 2-7 |
| QBY-40 | 40 | 8 | 50 | 5 | 4.5 | 2-7 |
| QBY-50 | 50 | 12 | 50 | 5 | 8 | 2-7 |
| QBY-65 | 65 | 16 | 50 | 5 | 8 | 2-7 |

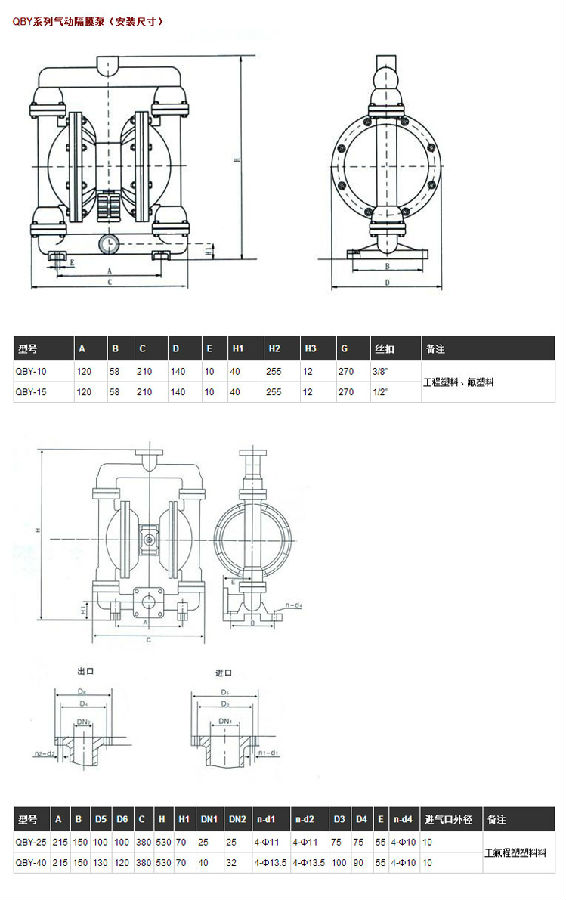

QBY型工程塑料氣動隔膜泵的使用注意事項
使用注意事項
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
氣動泵應用實例
1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗?；蛘邽榱瞬恢劣谖廴菊５墓芫€時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?/p>
7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
氣動隔膜泵故障排除：
1．拆卸氣動隔膜泵之前，將左右邊的氣室及液室分別標上記號以助于后續的再組裝動作。
2．使用扳手將連接出口管與液室的小卡箍松開，拆除出口管即可看到閥球和閥座，拿出球和座并檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。
3．使用扳手將連接進口管與液室的小卡箍松開，拆除出口管即可看到閥球和閥座，拿出球和座并檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。
4．使用扳手將液室和泵的中間體分開，拆除液室即可看到膜片及膜片夾板。
5．使用工具或扳手固定膜片外夾板左右邊緣，將隔膜裝置與中間體分開。然后順時針旋轉松開隔膜裝置。移出膜片外夾板后，將軸從中間體取出。
6．使用夾鉗(加墊木板)將軸與膜片裝置分開，檢查軸、夾板、膜片是否損壞和腐蝕現象。
7．安裝從步驟6到步驟1
氣動隔膜泵有動作，但是流量小或完全沒有液體流出：
1．檢查泵的氣穴現象，降低泵的速度讓液體進入液室。
2．檢查閥球是否卡住。如果操作液體與泵的彈性體不相容，彈性體會有膨脹的現象發生。請更換適當材質的彈性體。
3．檢查泵入口的接頭是否完全鎖緊不漏，尤其是入口端閥球附近的卡箍需鎖緊。
泵的空氣閥結冰：
檢查壓縮空氣含水量是否過高，安裝空氣干燥設備
泵的出口有氣泡產生：
檢查膜片是否破裂，檢查卡箍是否鎖緊，尤其是入口管卡箍。
產品自空氣排放口流出：
檢查膜片是否破裂，檢查膜片及內外夾板在軸上是否夾緊
閥發出嘎嘎聲：增加出口或入口揚程。
泵拆卸及再組裝指南：
警告：在修氣動隔膜泵之前，需先將空氣來源配管從氣動隔膜泵拆除，并且將氣動隔膜泵中的空氣壓力排放掉。拆除所有連接氣動隔膜泵的出入口的管線，然后將泵內的流體排放到適當?shù)娜萜鲀?nèi)。戴防護帽、眼鏡、手套
泵沒有動作或運作很慢：
1．檢查空氣入口端的濾網或空氣過濾裝置是否有雜質。
2．檢查空氣閥是否卡住，用清潔液清洗空氣閥。
3．檢查空氣閥是否磨損，必要時更換新的零件。
4．檢查中心體的密封零件狀況，如果嚴重磨損，則無法達到密封效果，而且空氣會從空氣出口端排掉。由于其特別構造，請只使用GLYD圈。
5．檢查空氣閥中的活塞活動是否正常。
6．檢查潤滑油的種類。添加的潤滑油如果高于建議用油的粘度，則活塞可能卡住或運作不正常。建議使用輕薄及抗凍的潤滑油。(ISO等級15/5WT的抗凍油)
